Montageblock 1 1/4"IG x 1" AG mit Verschneidung und Bypassfunktion sowie Probeentnahmehahn

131,00 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • AQMB-1.4-1
  • 3 kg
Montageblock 1 1/4" IG x 1" AG Produktbeschreibung /Funktionsweise Montageblock mit... mehr

Montageblock 1 1/4"IG x 1" AG mit Verschneidung und Bypassfunktion sowie Probeentnahmehahn

Montageblock 1 1/4" IG x 1" AG Produktbeschreibung /Funktionsweise

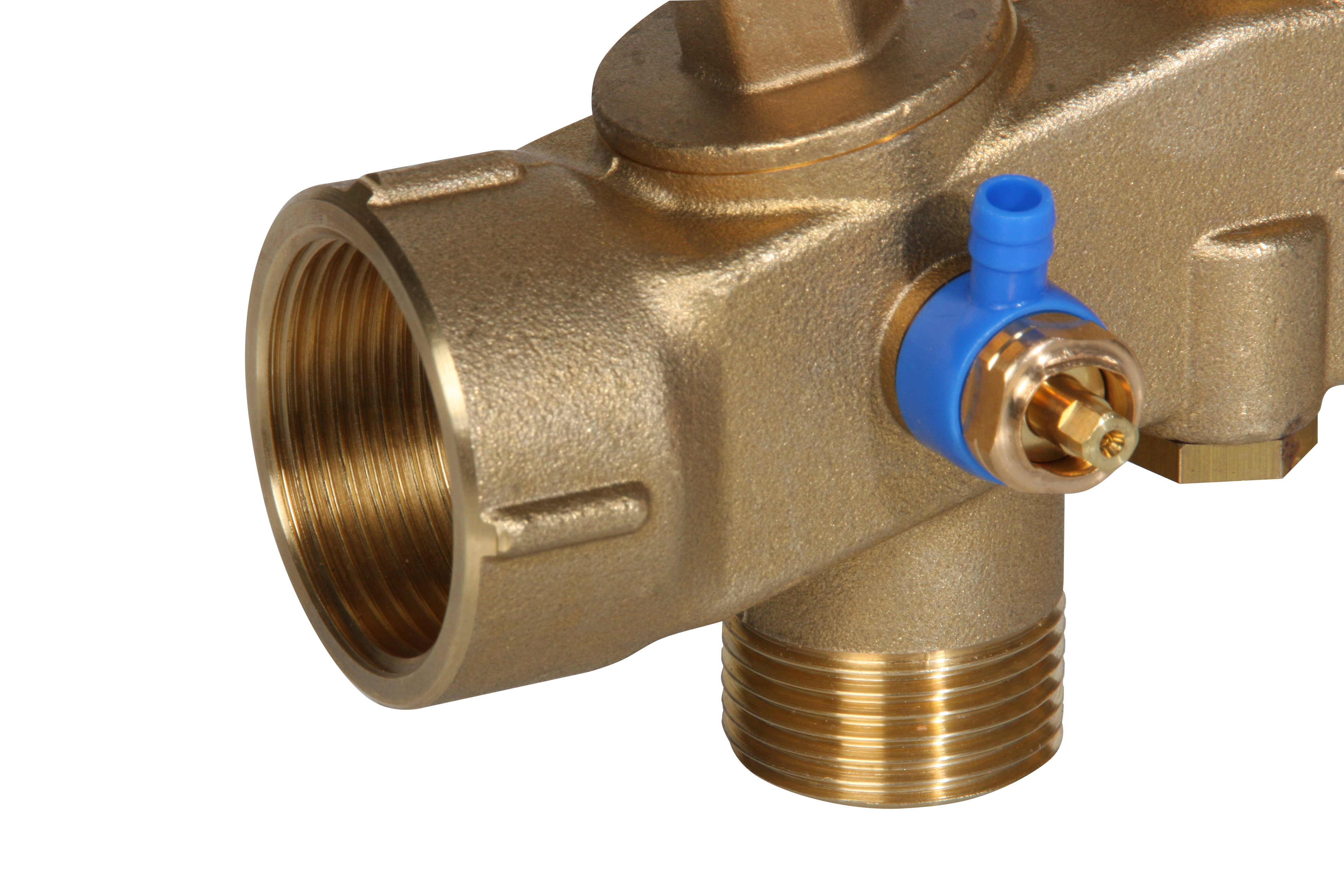

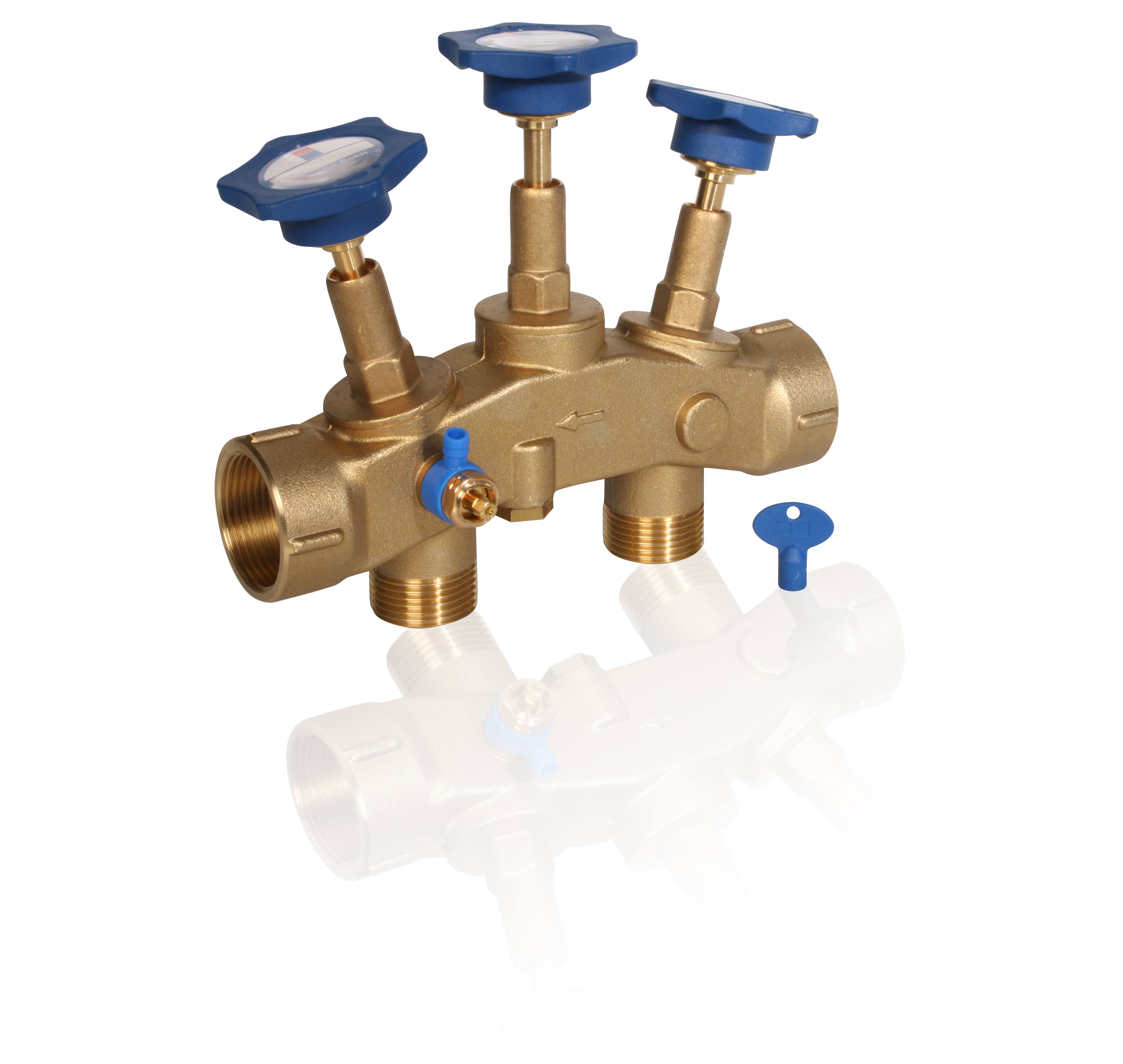

Montageblock mit Bypassfunktion sowie Verschneideeinrichtung und Probeentnahmehahn für Enthärtungsanlagen. Der Montageblock wird als kombinierte Anschlussarmatur für Enthärtungsanlagen eingesetzt. Der Montageblock besitzt drei Stellventile. Mit den äußeren zwei kann der Zu- und Abfluss des Enthärters abgesperrt werden, sollte der Enthärter zu Servicezwecken o.ä. entfernt werden. Das  mittlere Ventil dient als Bypass, auf dessen Unterseite eine druckunabhängige Verschneidung zur Feinjustierung der gewünschten Resthärte eingebaut ist. Damit Proben für die Wasserhärtebestimmung entnommen werden können, ist die Bypass-Strecke mit einem Entnahmeventil versehen.

Weiterführende Links zu "Montageblock 1 1/4"IG x 1" AG mit Verschneidung und Bypassfunktion sowie Probeentnahmehahn"
Anschlüsse Montageblock Eingang mit Innengewinde  1 1/4" Ausgang mit... mehr

Anschlüsse Montageblock

Eingang mit Innengewinde  1 1/4"

Ausgang mit Innengewinde 1 1/4"

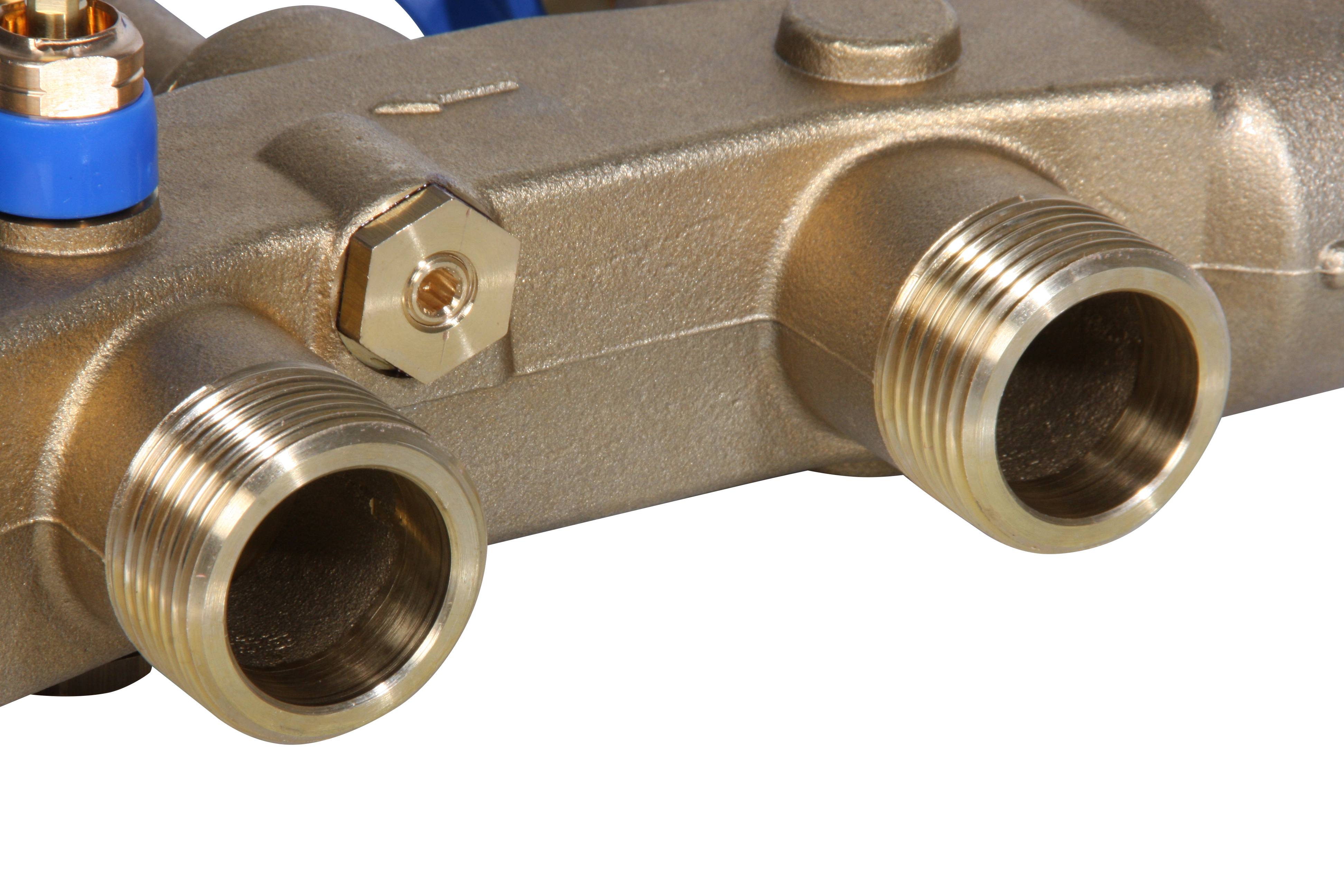

Anschlüsse Enthärtungsanlage

Eingang mit Innengewinde  1"

Ausgang mit Innengewinde 1"

Abstand Anschlüsse Enthärtungsanlage

86 mm

Länge

200 mm

Höhe max.

176 mm

Höhe H1

134 mm

Feinregulierungsventil

Ja

Prüfventil

ja

Betriebsdruck max.

10 bar

Betriebstemperatur

90°C

Material Gehäuse

Messing gemäß Trinkwasserverordnung in Anlehnung an DIN 50930, Teil 6

Material Blauer Handgriff

Glasfaserverstärkter Kunststoff

Material Dichtung

EPDM-Dichtung nach Anforderung des DVGW Arbeitsblattes W270

1x Aqmos Montageblock 1 1/4" x 1" mit Verschneidung und Probeentnahmehahn mehr

1x Aqmos Montageblock 1 1/4" x 1"

mit Verschneidung und Probeentnahmehahn
